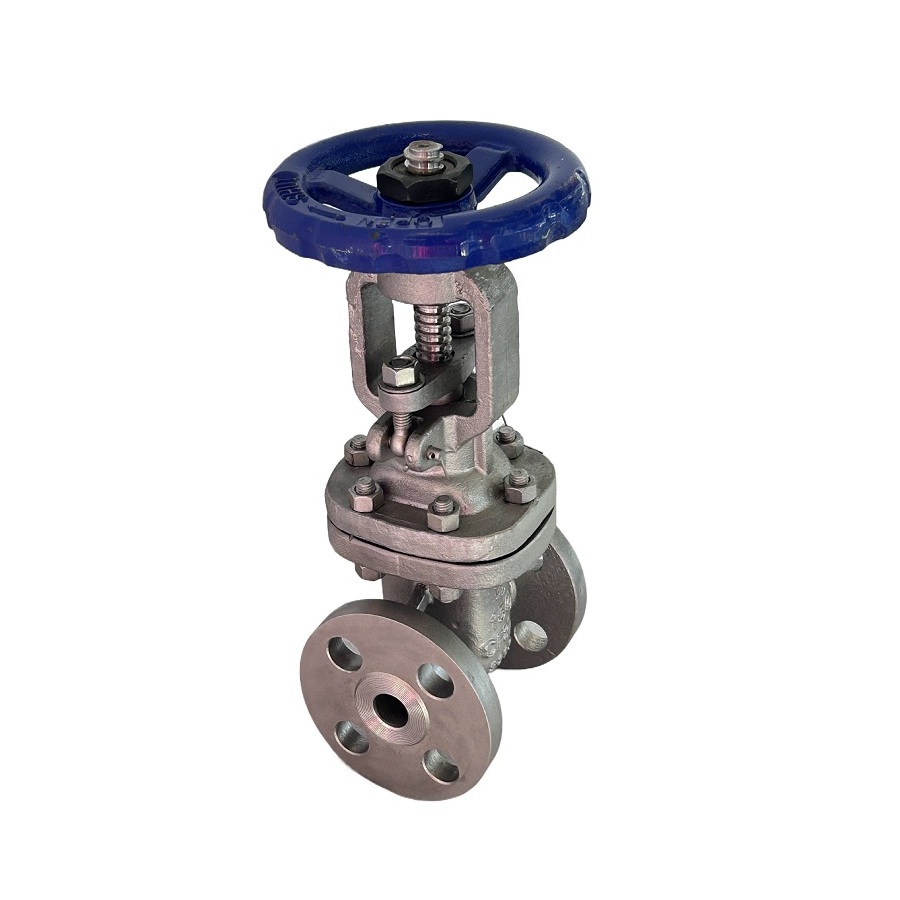

CNM 밸브는 높은 내구성, 신뢰성, 효율적인 유량 제어를 위한 산업 표준을 충족하도록 설계된 스테인리스 스틸 플랜지 게이트 밸브 클래스 150, 300을 자랑스럽게 선보입니다. 이 게이트 밸브는 석유 및 가스, 석유화학, 수처리 시설 등 다양한 산업에 적합하며, 극한 환경에서도 원활한 작동을 보장합니다.
당사의 스테인리스 스틸 플랜지 게이트 밸브는 클래스 150 및 클래스 300 압력 등급으로 제공되어 다양한 압력 환경에서 유연성을 보장합니다. 플랜지 연결 방식으로 안전하게 설치할 수 있으며, 스테인리스 스틸 본체는 내식성과 내구성을 보장하여 밸브 요구 사항에 맞는 비용 효율적이고 내구성 있는 솔루션을 제공합니다.
크기 :
From 2" to 24"끝 연결 :
Flanged재료 :
Stainless Steel (SS304, SS316 options)온도 범위 :
-20°C to +400°C압력 등급 :
From 150LBS to 300LBS설계 표준 :
API 600적당한 매체 :
Oil，Gas，Water작업 :
Handwheel operated, Gearbox (Optional), or Actuated for automation.
재질: 향상된 내식성과 내구성을 위해 고품질 스테인리스 스틸 구조로 제작되었습니다.
설계 표준: 게이트 밸브에 대한 국제 설계 표준을 충족하여 안전성과 신뢰성을 보장합니다.
압력 등급: 다양한 압력 조건에 적합한 등급 150과 등급 300으로 제공됩니다.
플랜지 연결: 쉽고 안전한 설치가 가능하며 누출 위험을 최소화합니다.
작동 방식: 제한된 공간 환경에서도 원활하게 작동할 수 있도록 스템이 위로 올라가지 않는 디자인으로 제작되었습니다.
적용 분야: 파이프라인의 온/오프 서비스, 산업 공정 제어, 유체 분리 시스템에 적합합니다.

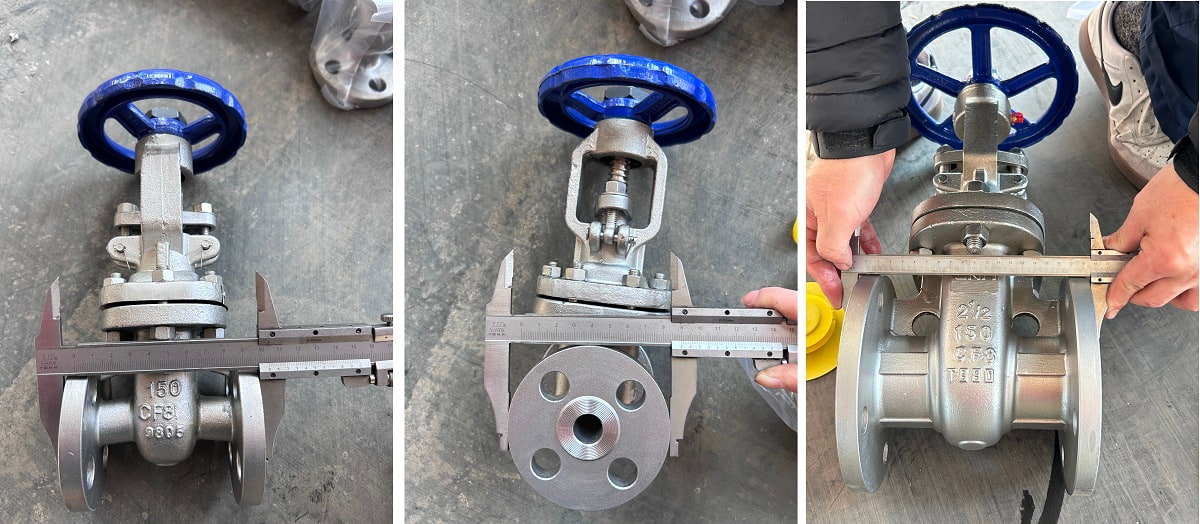

제품 측정
응용 프로그램
1. 석유 및 가스 산업: 안전한 격리를 통해 원유와 가스의 흐름을 제어하는 데 이상적입니다.
2. 수처리: 수도관 및 정수장의 유량 제어에 적합합니다.
3. 석유화학 산업: 정유소의 가혹한 화학물질과 유체에 적합합니다.
4. 발전: 발전소의 고압, 고온 환경에서도 내구성이 우수합니다.
| NPS-DN | 일반적인 치수 | 클래스 150Lb 플랜지 치수 | |||||||||
| ln | mm | d | L | H | W | D | D1 | D2 | b | f | z-Φd |
| 2 | 50 | 50 | 178 | 360 | 200 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 |
| 2.5 | 65 | 63 | 191 | 395 | 220 | 178 | 139.7 | 105 | 18 | 1.6 | 4-19 |
| 3 | 80 | 76 | 203 | 435 | 250 | 191 | 152.4 | 127 | 19.5 | 1.6 | 4-19 |
| 4 | 100 | 100 | 229 | 522 | 280 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 |
| 5 | 125 | 127 | 254 | 570 | 300 | 254 | 215.9 | 186 | 24 | 1.6 | 8-22 |
| 6 | 150 | 150 | 267 | 610 | 350 | 279 | 241.3 | 216 | 25.5 | 1.6 | 8-22 |
| 8 | 200 | 200 | 292 | 950 | 350 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 |
| NPS-DN | 일반적인 치수 | 클래스 150Lb 플랜지 치수 | |||||||||
| ln | mm | d | L | H | W | D | D1 | D2 | b | f | z-Φd |
| 10 | 250 | 250 | 330 | 935 | 400 | 406 | 362 | 324 | 30.5 | 1.6 | 12-25 |
| 12 | 300 | 300 | 356 | 1065 | 500 | 483 | 431.8 | 381 | 32 | 1.6 | 12-25 |
| 14 | 350 | 336 | 381 | 1220 | 600 | 533 | 476.3 | 413 | 35 | 1.6 | 12-28 |
| 16 | 400 | 387 | 406 | 1065 | 600 | 597 | 539.8 | 470 | 37 | 1.6 | 16-28 |
| 18 | 450 | 438 | 432 | 1345 | 650 | 635 | 577.9 | 533 | 40 | 1.6 | 16-32 |
| 20 | 500 | 488 | 457 | 1480 | 750 | 699 | 635.0 | 584 | 43 | 1.6 | 20-32 |
| 24 | 600 | 590 | 508 | 1065 | 920 | 813 | 749.3 | 692 | 48 | 1.6 | 20~35세 |
자격증
왜 CNM VALVE를 선택하시나요?
전문 제조: 수년간의 경험을 바탕으로 CNM Valve는 스테인리스 스틸 게이트 밸브 생산 분야에서 최고 수준의 엔지니어링을 제공합니다.
글로벌 표준 준수: 모든 밸브는 국제 표준을 준수하여 최고의 안전성과 성능을 보장합니다.
CNM VALVE는 특정 프로젝트 요구 사항과 일정에 맞춰 빠른 배송 및 맞춤형 서비스를 제공합니다.
자세한 정보나 견적을 원하시면 CNM VALVE 웹사이트를 방문하시거나 당사 영업팀에 직접 문의하세요.
문의사항이나 주문을 원하시면 오늘 저희 팀에 연락주세요!
