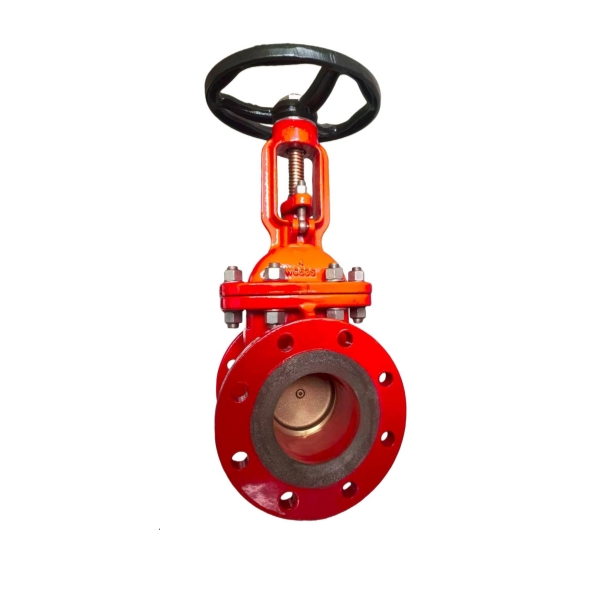

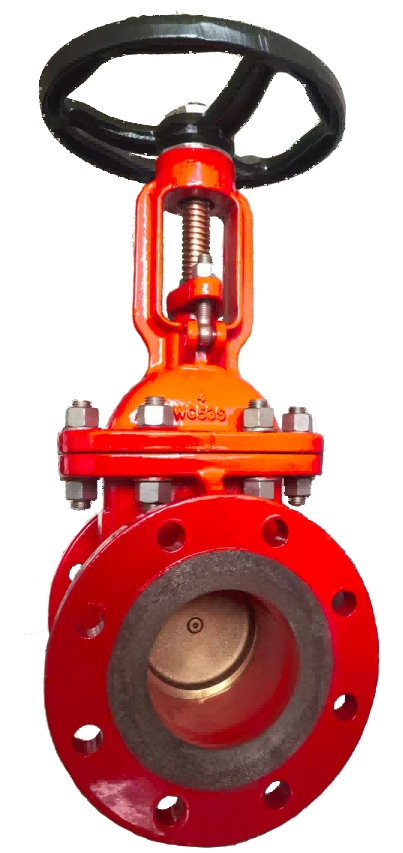

프리미엄 제품을 소개합니다 연성 주철 150급 볼트식 보닛, RF, 게이트 밸브견고한 엔지니어링과 안정적인 성능이 완벽하게 조화를 이루는 제품입니다. 모든 규정을 준수하여 설계되었습니다. API 600 그리고 AWWA C515 이 밸브는 엄격한 기준을 충족하며, 효율성, 안전성 및 내구성을 추구하는 산업 분야에서 신뢰받는 선택입니다.
설계됨 연성 주철 ASTM A395밸브 본체는 탁월한 강도와 내구성을 제공하여 까다로운 작동 조건에서도 긴 수명을 보장합니다. 볼트로 고정되는 보닛 구조는 밀봉 성능을 향상시키는 동시에 손쉬운 유지보수를 가능하게 하여 중요한 응용 분야에서 가동 중지 시간을 최소화합니다.
최상의 성능을 위해 내부 트림은 맞춤 설정이 가능합니다. 스테인리스 스틸 316L 또는 알루미늄 청동탁월한 내식성과 마모 방지 기능을 제공합니다. 와 결합하여 돌출면(RF) 플랜지이 밸브는 파이프라인과의 안전한 연결과 일관된 유량 제어를 보장합니다.
크기 :
2” to 14” (DN50–DN350)최종 연결 :
Flanged, Raised Face (RF)재료 :
Ductile Iron ASTM A395-65-45 (Optional: Carbon Steel ASTM A216 WCB)온도 범위 :
Up to 80℃ for water service (can reach 120℃ depending on sealing materials)압력 등급 :
Class 150설계 기준 :
API 600 / AWWA C515적합한 매체 :
Potable water, wastewater, fire protection water, neutral liquids, and light industrial fluids작업 :
Handwheel (manual)연성 주철 Class 150 게이트 밸브는 상수도, 하수도 및 일반 산업 분야에서 안정적인 차단을 위해 설계되었습니다. 제조 과정에서 다음과 같은 특징을 가졌습니다. 볼트로 고정하는 보닛 구조 그리고 돌출면(RF) 플랜지이 밸브는 탁월한 밀봉 성능, 내구성 및 손쉬운 유지보수를 보장합니다.

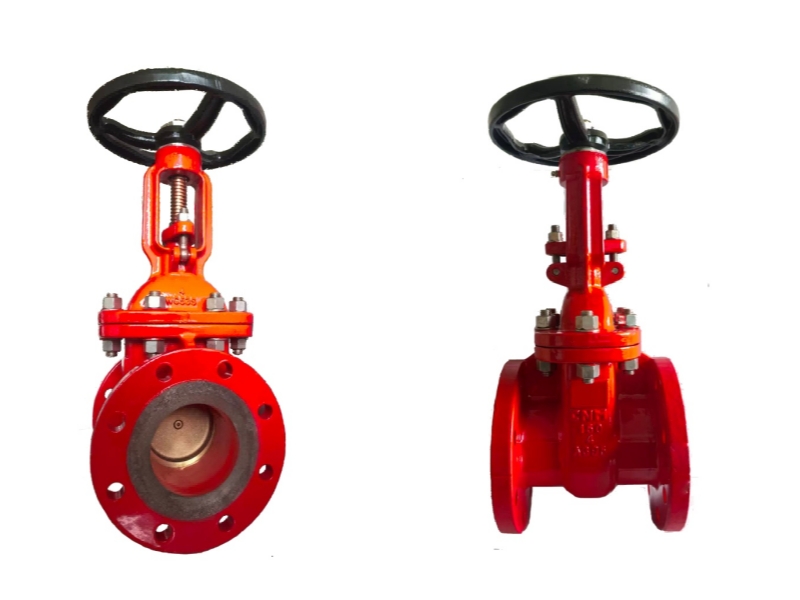

~으로 만들어짐 연성 주철 ASTM A395 탁월한 강도와 내구성을 위해, 이 밸브는 다음 요구 사항을 충족하도록 설계되었습니다. AWWA C515 그리고 API 600 설계 기준. 내부 마감은 다음과 같은 특징을 갖습니다. 알루미늄 청동 또는 316L 스테인리스강내식성과 내마모성이 뛰어나 열악한 작업 환경에서 장기간 사용하기에 적합합니다.
제품 특징
기술 사양
| 치수는 인치와 밀리미터로 표시됩니다. | ||||||||
| DN | L | Dk | D | Dg | b | 그리고 | Do | H |
| 2” | 178 | 120.6 | 152 | 91.9 | 15.7 | 4~19세 | 178 | 380 |
| 4” | 229 | 190.5 | 229 | 157.2 | 23.9 | 8~19세 | 250 | 615 |
| 6” | 267 | 241.3 | 279 | 215.9 | 25.4 | 8~22세 | 300 | 803 |
| 8” | 292 | 298.4 | 343 | 269.7 | 28.4 | 8~22세 | 350 | 1010 |
| 14인치 | 381 | 476.2 | 533 | 412.8 | 34.8 | 12~29세 | 508 | 1608 |

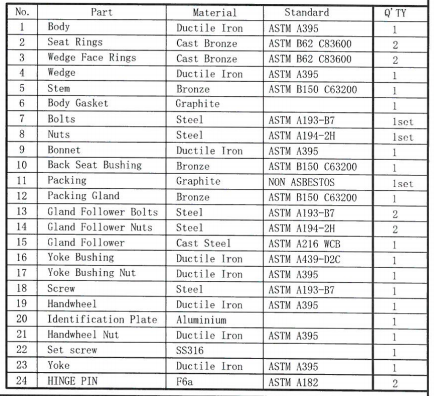

| 아니요. | 부분 | 재료 | 기준 | 수량 | 아니요. | 부분 | 재료 | 기준 | 수량 | |
| 1 | 몸 | 연성 주철 | ASTM A395 | 1 | 13 | 글랜드 팔로워 볼트 | 강철 | ASTM A193-B7 | 2 | |
| 2 | 시트 링 | 청동 주조 | ASTM B62 C83600 | 2 | 14 | 글랜드 팔로워 너츠 | 강철 | ASTM A194-2H | 2 | |
| 3 | 웨지 페이스 링 | 청동 주조 | ASTM B62 C83600 | 2 | 15 | 글랜드 팔로워 | 주강 | ASTM A216 WCB | 1 | |
| 4 | 쐐기 | 연성 주철 | ASTM A395 | 1 | 16 | 요크 부싱 | 강철 | ASTM A439-D2C | 1 | |
| 5 | 줄기 | 청동 | ASTM B150 C63200 | 1 | 17 | 요크 부싱 너트 | 연성 주철 | ASTM A395 | 1 | |
| 6 | 바디 개스킷 | 석묵 | 1 | 18 | 나사 | 강철 | ASTM A193-B7 | 1 | ||
| 7 | 볼트 | 강철 | ASTM A193-B7 | 1세트 | 19 | 핸드휠 | 연성 주철 | ASTM A395 | 1 | |
| 8 | 견과류 | 강철 | ASTM A194-2H | 1세트 | 20 | 식별판 | 알류미늄 | 1 | ||
| 9 | 보닛 | 연성 주철 | ASTM A395 | 1 | 21 | 핸드휠 너트 | 연성 주철 | ASTM A395 | 1 | |
| 10 | 뒷좌석 부싱 | 청동 | ASTM B150 C63200 | 1 | 22 | 고정 나사 | SS316 | 1 | ||
| 11 | 포장 | 석묵 | 비석면 | 1세트 | 23 | 멍에 | 연성 주철 | ASTM A395 | 1 | |
| 12 | 패킹 글랜드 | 청동 | ASTM B150 C63200 | 1 | 24 | 힌지 핀 | F6a | ASTM A182 | 2 |
응용 프로그램
자격증
 |  |  |
CNM 밸브를 선택해야 하는 이유는 무엇일까요?
CNM VALVE는 산업 및 소방 시스템을 위한 고품질의 신뢰할 수 있는 솔루션을 제공하는 데 전념하고 있습니다. 당사의 포스트 인디케이터 게이트 밸브(ASME Class 150)는 성능, 안전성 및 내구성을 고려하여 설계되었으며, 중요한 운영 환경에 믿을 수 있는 선택이 될 것입니다.
CNM VALVE는 특정 프로젝트 요구 사항 및 일정에 맞춰 신속한 납품과 맞춤 제작 서비스를 제공합니다.
더 자세한 정보나 견적 요청은 CNM VALVE 웹사이트를 방문하시거나 당사 영업팀에 직접 문의해 주십시오.
