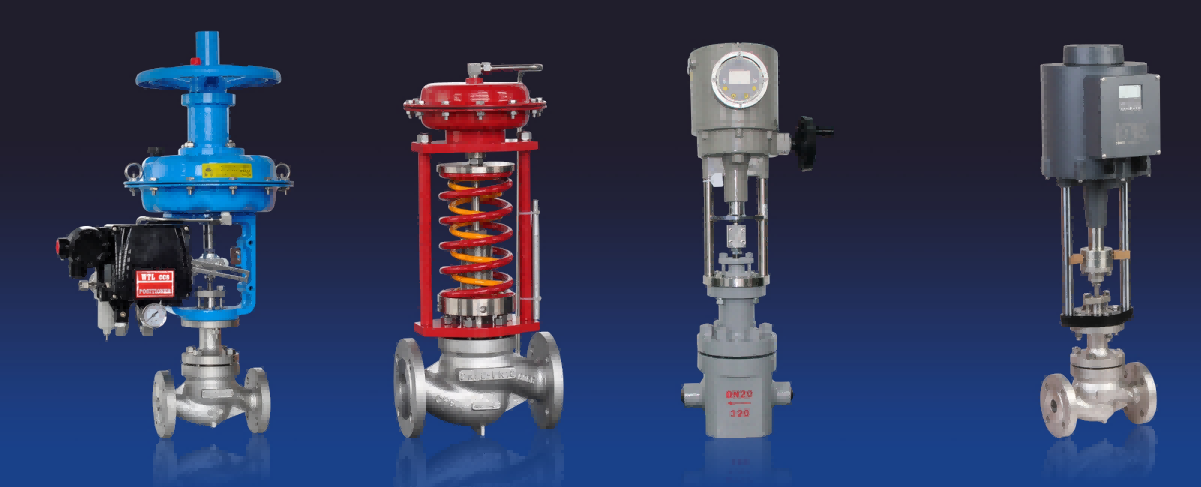

파이프라인 유체 제어의 대단계에서, 제어 밸브 의심할 여지 없이 "주역"입니다. 오늘은 유체를 정밀하게 조절할 수 있는 이 "거물"에 대해 알아보겠습니다. 컨트롤 밸브란 무엇인가요?컨트롤 밸브는 파이프라인 내 유체의 유량, 압력, 온도 등의 매개변수를 조절하는 데 사용되는 밸브 유형입니다. 지능형 "교통경찰"과 같습니다. 시스템 요구에 따라 밸브 개도를 유연하게 조절하여 유체의 흐름 상태를 제어할 수 있습니다. 컨트롤 밸브는 다양한 센서로부터 신호를 수신하여 실시간으로 반응하여 유체가 항상 미리 설정된 매개변수에 따라 작동하도록 보장하여 전체 시스템의 안정적인 작동을 보장합니다. 다양한 유형의 제어 밸브공압 제어 밸브: 압축 공기를 동력원으로 사용하여 공기압을 제어함으로써 밸브를 작동시킵니다. 민첩한 "운동선수"처럼 빠른 응답 속도와 높은 제어 정밀도를 자랑합니다. 제어 정밀도와 빠른 응답 속도가 요구되는 산업 자동화 생산 라인에서 자주 사용됩니다. 예를 들어, 화학 생산에서 반응기의 공급 제어 시, 재료 유량을 정확하게 조절하여 생산 공정의 안정성을 보장합니다.전기 제어 밸브: 전기 모터를 구동 장치로 사용하여 전기 신호를 통해 밸브의 개폐를 제어합니다. 조작이 간편하고 원격 제어가 가능한 "커맨더"처럼 원격 제어가 편리합니다. 빌딩 자동화 시스템에서 전기 제어 밸브는 공조 시스템의 온도 조절에 자주 사용됩니다. 실내외 온도 변화에 따라 냉수 또는 온수의 유량을 자동으로 조절하여 사용자에게 쾌적한 실내 환경을 조성합니다.자체 작동 제어 밸브: 외부 에너지가 필요 없고 유체 자체의 에너지에 의존하여 유량을 조절합니다. 마치 파이프라인 내 유체의 압력 및 온도와 같은 변수에 따라 밸브 개도를 자동으로 조절할 수 있는 자립형 "론 레인저"와 같습니다. 예를 들어, 난방 시스템에서는 자체 제어 밸브가 사용자의 필요에 따라 증기 또는 온수의 유량을 자동으로 조절하여 에너지 절약 및 효율적인 난방을 달성할 수 있습니다. 제어 밸브의 적용 시나리오석유화학 산업: 석유 정제 및 화학 생산과 같은 공정에서는 다양한 유체의 유량과 압력을 정밀하게 제어해야 합니다. 제어 밸브는 화학 반응이 적절한 조건에서 발생하도록 보장하고 유체 매개변수의 제어 불능으로 인한 안전 사고를 방지합니다. 이는 화학 생산의 "안전 수호자"입니다.전력 산업: 화력 발전소에서 제어 밸브는 증기의 유량과 압력을 제어하고, 보일러의 연소 효율을 조절하며, 발전 설비의 안정적인 운전을 보장하는 데 사용됩니다. 발전소의 "전력 조절기"와 같은 역할을 하며, 안정적인 전력 공급에 기여합니다.환경 보호 및 수처리: 하수 처리장에서 제어 밸브는 하수의 유량 및 수질 변화에 따라 약품 주입 장치의 용량을 조절하고, 각 처리 공정에서 하수의 유속을 제어하여 하수 처리 효과가 기준에 부합하도록 보장합니다. 이는 환경 보호 사업의 "녹색 촉진제"입니다.

심해, 고온 또는 부식성이 높은 환경에서는 밸브에 맞춤형 설계가 필요합니다.• 심해 밸브: 티타늄 합금 소재를 사용하여 높은 압력(예: 수심 3000m의 크리스마스 트리 밸브)을 견딥니다.• 원자력 발전소 밸브: 방사선 누출(주증기 차단 밸브 등)을 방지하기 위해 ASME N 레벨 인증을 충족해야 합니다.• 초저온 밸브: 액체질소(-196°C) 파이프라인의 경우, 냉각 취성 현상을 피하기 위해 확장된 밸브 스템이 사용됩니다. 경향: 3D 프린팅 기술 복잡한 구조의 밸브 부품 제조에 적용되어 납품 주기를 단축하고 비용을 절감하고 있습니다.

밸브 고장은 시스템 중단 및 안전 사고로 이어질 수 있습니다. 다음은 일반적인 문제와 대책입니다.1. 누출:좌석 마모: 정기적으로 씰링 링을 교체하거나 밸브 시트를 연마하세요.포장 상자 고장: 밀봉 성능을 강화하기 위해 흑연이나 PTFE 패킹을 사용합니다. 2. 스티킹:중간 결정화: 증기 추적을 사용하거나 파이프라인을 청소합니다(예: 요소 공장에서는 뜨거운 물로 체크 밸브를 헹굽니다).액추에이터 고장: 공기 공급 압력이나 모터 토크가 기준을 충족하는지 확인하세요. 유지 관리 제안:• 매 분기마다 밸브 스템에 윤활유를 바르고 매년 압력 테스트를 실시하세요.• 밸브 파일을 설정합니다 예비 부품의 유지관리 내역과 교체주기를 기록합니다.

사물인터넷(IoT)과 AI 기술의 발전으로 밸브는 기계적인 구성 요소에서 지능형 터미널로 업그레이드되고 있습니다. - 원격 모니터링: 센서를 통해 밸브 개방도, 압력, 온도 등의 데이터를 실시간으로 수집하고, 클라우드에서 이상 현상(누출 경고 등)을 분석합니다. - 예측 유지 관리: AI 알고리즘 과거 데이터를 기반으로 밸브 수명을 예측하여 계획되지 않은 가동 중지 시간을 줄입니다(예: 발전소는 지능형 버터플라이 밸브를 통해 유지 관리 비용을 30% 절감). - 자동 조정: 급수 시스템에서 스마트 밸브는 유량 수요에 따라 동적으로 조절되어 에너지 소비를 최적화할 수 있습니다. 과제: 네트워크 보안 및 데이터 호환성 아직도 홍보하기 어렵고, 솔루션은 업계 표준(예: ISA-95)과 함께 설계되어야 합니다.

밸브는 핵심 제어 요소입니다. 산업용 배관 시스템, 그리고 기능에 따라 글로브 밸브, 볼 밸브, 버터플라이 밸브, 게이트 밸브, 체크 밸브 등으로 분류할 수 있습니다. 글로브 밸브: 정밀한 유량 조절이 필요한 시나리오에 적합합니다(예: 화학 반응기), 그러나 압력 손실이 크다. 볼 밸브: 빠른 전환과 밀봉으로 유명하며, 일반적으로 석유 및 가스 파이프라인의 개폐 제어에 사용됩니다. 버터플라이 밸브: 소형이고 저렴하며 대구경 수처리 시스템에 적합합니다. 주요 요소 선택: 1. 매체 특성: 부식성 유체는 스테인리스 스틸이나 불소 라이닝 밸브를 선택해야 합니다. 2. 압력 및 온도: 고온 증기 파이프라인에는 다음이 필요합니다. 내압 밸브 (주조강 게이트 밸브 등) 3. 제어 모드: 수동, 공압 또는 전기 액추에이터 자동화 요구 사항에 맞게 조정해야 합니다. 사례: 매체의 부식성을 고려하지 않아 일반 탄소강 밸브가 3개월 동안 부식에 실패한 화학 공장에서 316L 스테인리스 스틸로 교체하면 최대 5년까지 부식 방지 효과를 볼 수 있습니다.

글로브 밸브는 파이프라인 시스템에 일반적으로 사용됩니다. 여기에는 몇 가지 주목할만한 장점이 있습니다. 첫째, 글로브 밸브는 유량 조절 성능이 좋습니다. 밸브의 개도 정도를 조정하여 매체의 유량을 정확하게 제어할 수 있습니다. 둘째, 글로브 밸브는 밀봉 성능이 좋습니다. 밸브의 밀봉 표면이 밸브 시트와 밀착되어 누출을 효과적으로 방지할 수 있습니다. 셋째, 글로브 밸브는 광범위한 응용 분야를 가지며 고온, 고압 및 부식성 매체와 같은 다양한 작업 조건에서 사용할 수 있습니다. 그러나 글로브 밸브를 사용할 때 사용자가 고려해야 할 몇 가지 문제도 있습니다. 고려해야 할 사항 중 하나는 글로브 밸브의 흐름 저항입니다. 다른 유형의 밸브에 비해 글로브 밸브는 흐름 저항이 상대적으로 커서 에너지 소비가 증가할 수 있습니다. 또 다른 고려 사항은 글로브 밸브의 설치 및 유지 관리입니다. 글로브 밸브는 일정한 설치 공간이 필요하며 정상적인 작동을 보장하기 위해 정기적으로 유지 관리가 필요합니다. 또한 글로브 밸브의 가격이 상대적으로 높기 때문에 프로젝트 비용이 증가할 수 있습니다.   요약하자면, 글로브 밸브에는 고유한 장점과 단점이 있습니다. 글로브 밸브를 선택할 때는 작업 조건, 유량 요구 사항, 비용 등 다양한 요소를 종합적으로 고려하여 합리적인 선택을 해야 합니다.

체크 밸브는 파이프라인 시스템에서 중요한 역할을 합니다. 유체가 한 방향으로만 흐르도록 하고 역류를 방지하도록 설계되었습니다. 체크 밸브의 주요 장점 중 하나는 안정적인 역류 방지 기능입니다. 역류로 인한 손상으로부터 파이프라인 시스템과 장비를 효과적으로 보호할 수 있습니다. 둘째, 체크밸브는 구조가 간단하고 설치 및 유지관리가 용이하다. 셋째, 적용 범위가 넓어 물, 기름, 가스 등 다양한 매체에 사용할 수 있습니다.   사용자는 종종 체크 밸브에 대해 몇 가지 우려 사항을 가지고 있습니다. 문제 중 하나는 체크 밸브의 밀봉 성능입니다. 밀봉 성능이 좋지 않으면 역류가 발생하여 파이프라인 시스템의 정상적인 작동에 영향을 미칠 수 있습니다. 또 다른 문제는 체크 밸브의 개폐 속도입니다. 개폐속도가 너무 느리면 워터햄머 등의 문제가 발생할 수 있습니다. 게다가 체크밸브의 재질도 문제다. 다양한 매체와 작업 조건에 따라 체크 밸브의 서비스 수명과 성능을 보장하기 위해 다양한 재료가 필요합니다.   일반적으로 체크 밸브는 파이프라인 시스템의 중요한 부분입니다. 체크 밸브를 선택할 때 파이프라인 시스템의 안전하고 안정적인 작동을 보장하려면 씰링 성능, 개폐 속도, 재료 선택에 주의를 기울여야 합니다.

버터플라이 밸브는 다양한 산업 분야에서 널리 사용됩니다. 그들은 많은 놀라운 장점을 가지고 있습니다. 첫째, 버터플라이 밸브는 구조가 간단하고 부피가 적으며 무게가 가볍습니다. 따라서 설치 및 유지 관리가 쉽습니다. 둘째, 흐름 저항이 낮아 에너지를 절약하고 운영 비용을 절감할 수 있습니다. 셋째, 버터플라이 밸브는 부유 고체 입자가 있는 매체에 사용할 수 있으며 밀봉 표면의 강도에 따라 분말 및 입상 매체에도 사용할 수 있습니다. 그들은 야금, 경공업, 전력 및 석유화학 시스템의 가스 파이프라인과 수로에 널리 사용됩니다.   버터플라이 밸브에 대한 사용자의 우려 사항 중 하나는 밀봉 성능입니다. 버터플라이 밸브의 밀봉 성능은 볼 밸브 및 스톱 밸브만큼 좋지는 않지만 기술이 향상됨에 따라 일부 고품질 버터플라이 밸브의 밀봉 성능이 크게 향상되었습니다. 또 다른 관심사는 적용 범위입니다. 버터플라이 밸브 구조 및 밀봉 재료의 한계로 인해 고온 및 고압 파이프라인 시스템에는 적합하지 않습니다. 일반적인 작동 온도는 300°C 미만, PN 40입니다.   결론적으로 버터플라이 밸브에는 고유한 장점과 적용 시나리오가 있습니다. 버터플라이 밸브를 선택할 때는 파이프라인 시스템의 정상적인 작동을 보장하기 위해 작업 조건 및 매체 특성과 같은 다양한 요소를 고려해야 합니다.

전기 밸브 현대 산업 자동화에서 중요한 역할을 합니다. 가장 큰 장점은 자동제어가 가능하다는 점입니다. 전동 액츄에이터를 통해 밸브의 개폐를 원격으로 제어할 수 있어 시스템의 자동화 정도와 조작 편의성이 크게 향상됩니다. 전기 밸브 또한 정확한 조정 능력이 있습니다. 밸브의 개방 정도를 정확하게 제어할 수 있으므로 매체의 유량 및 압력과 같은 매개변수를 정밀하게 조절할 수 있습니다. 이는 프로세스 매개변수에 대한 엄격한 요구 사항이 있는 일부 생산 프로세스에 매우 중요합니다. 그러나 사용자는 전기 밸브를 사용할 때 몇 가지 문제에 주의를 기울여야 합니다. 첫째, 전원 공급 문제가 있습니다. 안정적인 전원 공급은 전기 밸브가 정상적으로 작동하기 위한 전제 조건입니다. 둘째, 전동 액추에이터는 상대적으로 복잡하며 성능과 신뢰성을 보장하기 위해 정기적인 유지 관리가 필요합니다. 또한 고온, 다습 또는 부식성 환경과 같은 일부 열악한 작업 환경에서는 장비 손상을 방지하기 위해 적절한 보호 수준을 갖춘 전기 밸브를 선택해야 합니다.

볼 밸브 매우 인기있는 밸브 유형입니다. 핵심 장점은 흐름 저항이 거의 무시할 수 있을 정도로 매우 낮다는 점이며 이상적인 조건에서는 0입니다. 이를 통해 다양한 유체 운송 시스템에서 효율적으로 작동할 수 있습니다.   볼 밸브 볼과 밸브 시트의 설계 덕분에 광범위한 압력과 온도 내에서 완벽한 밀봉을 달성할 수 있습니다. 또한 볼 밸브를 빠르게 열고 닫을 수 있습니다. 일부 볼 밸브 구조의 경우 개폐 시간이 0.05~0.1초에 불과해 자동화 제어 시스템에 사용하기에 매우 적합합니다.   사용자들이 고민하는 것 중 하나가 볼밸브의 실링재질이다. 일반적으로 볼 밸브의 밸브 시트 밀봉재는 대부분 폴리테트라플루오로에틸렌입니다. 이 자료는 많은 장점이 있지만 몇 가지 제한 사항도 있습니다. 예를 들어, 고온에서 노화되기 쉽기 때문에 밀봉 성능에 영향을 미칩니다.

게이트 밸브 산업용 파이프라인 시스템에 널리 사용됩니다. 주요 장점 중 하나는 유체 저항이 거의 없다는 것입니다. 게이트 밸브가 완전히 열리면 매체가 거의 방해받지 않고 통과할 수 있으며 이는 큰 유속 운송이 필요한 파이프라인 시스템에 매우 중요합니다. 게이트 밸브의 또 다른 중요한 장점은 양방향으로 흐르는 매체에 적응할 수 있다는 것입니다. 즉, 매체가 파이프라인에서 앞으로 또는 뒤로 흐르는지 여부에 관계없이 게이트 밸브는 방향에 대해 걱정하지 않고 정상적으로 작동할 수 있습니다. 또한, 게이트 밸브가 완전히 열린 상태에 있을 때 작동 매체에 의한 밀봉 표면의 침식이 상대적으로 작아 밸브의 수명을 연장하는 데 도움이 됩니다.
